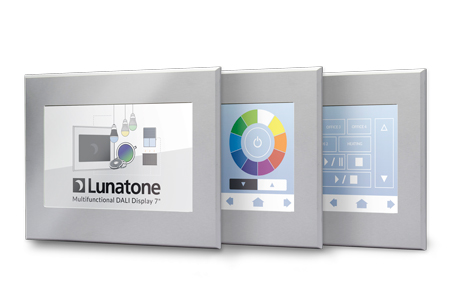

DALI Display 7"
DALI Bedien- und Steuergerät mit 7" Touchdisplay.
- Lichtmanagementsystem für 2 DALI Kreise (maximal 128 Teilnehmer)
- Inbetriebnahme-, Steuer- und Bediengerät
- Dimmen und Schalten, manueller oder zeitgesteuerter Szenenaufruf
- Wochentagsgesteuerte Abläufe (Schedule)
- Beschriftung der Szenen, Gruppen, Sequenzen und Schedules
- RGB-Farblichtmanagement und Farbtemperatursteuerung
- Aufruf von circadianen Tageslichtverläufen
- Human Centric Lighting
- 7“ Farbtouchscreen mit 24 bit Farbtiefe
- Hintergrund-Wandbeleuchtung mit RGB-LED
- 2 DALI Schnittstellen, 1 x USB, Ethernet
- Bedienung und Softwareupdate über Ethernet
- Power over Ethernet
- Benutzerdefinierte Seiten (Anleitung, Beispiele)
Aktuelle Firmware: V108 (Download)

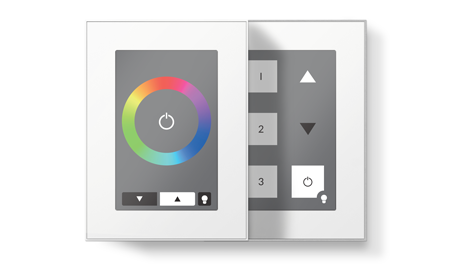

DALI Touchpanel
Das DALI Touchpanel ist ein Bedien- und Steuergerät mit frei konfigurierbaren Bedienfeldern.
Mit diesem multifunktionalen Touchpanel können DALI Anlagen mit verschiedenen vordefinierten Funktionen ausgestattet werden. Das DALI Touchpanel kann z.B. mehreren Leuchtengruppen steuern, voreingestellten Lichtszenen aufrufen oder auch direkt Farbe und Helligkeit vorgeben. Flexibel zeigt sich das DALI Touchpanel auch beim Design: Das Bedienfeld kann einfach durch Austausch der mitgelieferten oder selbst erstellten Kärtchen jeder Anwendung und Umgebung angepasst werden.
Das DALI Touchpanel ist multi-masterfähig, das heißt mehrere Steuermodule können in einem DALI-Kreis installiert werden.

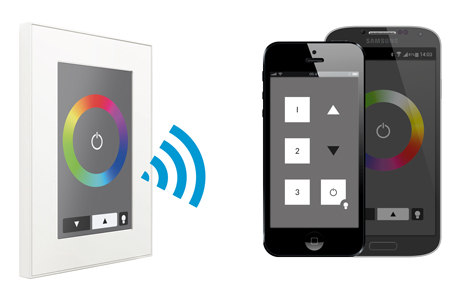

DALI Touch Bluetooth 4.0
Das DALI Touch Bluetooth 4.0 ist eine Erweiterung des DALI-Touchpanels. Mithilfe dieses Moduls kann das DALI-System nun auch über eine App von einem IOS oder Android Mobilgerät bedient werden.
Video: How to create personal layouts

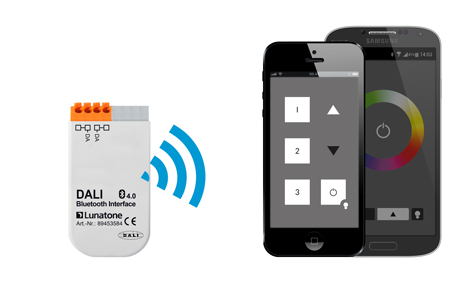

DALI Bluetooth Interface
DALI- Bluetooth Low Energy Interface zur Steuerung von DALI-Systemen mit mobilen Geräten.
Links zum Smartphone App:

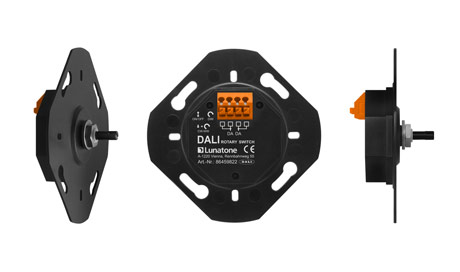

DALI ROT
Drehschalter zum Einstellen der Helligkeit an DALI-Leuchten. Varianten für die Bedienung von Tunable White und RGB-fähigen Leuchten verfügbar.
Der Drehschalter ist passend für Abdeckung und Drehknopf aller gängigen Schalterhersteller, alternativ sind diese auch als Zubehör erhältlich.

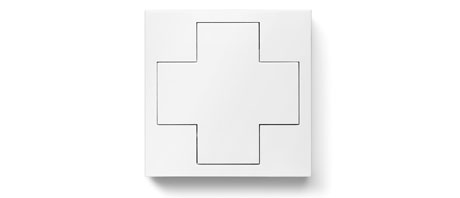

DALI Switch Cross
Das DALI Switch Cross ist ein kreuzförmiger 4-fach Taster mit frei programmierbaren Tasten. Über das DALI Cockpit, können jeder Taste Wirkbereich, Schaltverhalten und DALI-Kommandos zugewiesen werden. Neben Standardfunktionen (Dimmen, Szenenwechsel, uvm.) stehen auch vordefinierte Makros und Befehle für verschiedenste Einsatzgebiete zur Verfügung.

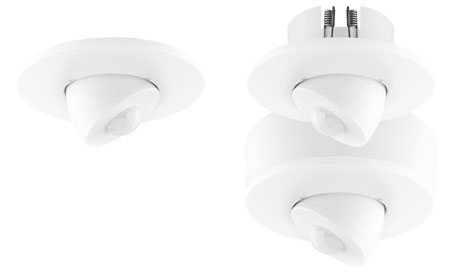

DALI CS
Kompakter DALI-Bewegungsmelder mit integriertem Licht- und Temperatursensor. Multimasterfähig
Der Sensor kann entweder direkt zur Steuerung des DALI-Systems verwendet werden oder als reine Messeinheit dienen.
Der Einsatzbereich reicht von der Beleuchtungssteuerung über die Regelung der Raumtemperatur bis hin zum Sonnenschutz.
Direkte Montage an Elektroinstallationsdose oder Hohlraumwände. Varianten für Aufputzmontage und Installation in Zwischendecken verfügbar.

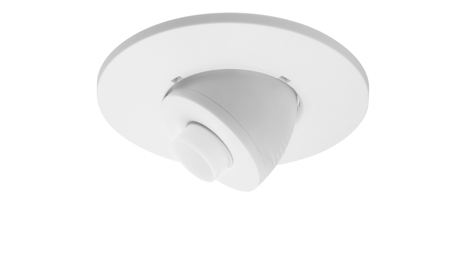

DALI LS
Der DALI Lichtsensor kann automatisch den Lichtpegel einzelner Leuchten oder Leuchtengruppen regeln. Ein Drehschalter ermöglicht die Vorgabe der gewünschten Beleuchtungsstärke direkt an der Geräterückseite. Bei ausreichendem Tageslicht sendet der Regler entsprechende Dimm-Befehle an die Dali Leuchte oder Dali Gruppe und sorgt so für eine konstante und effiziente Raumbeleuchtung. Der gemessene Lichtpegel kann aber auch über den DALI-Bus von einem übergeordnetem System abgefragt werden.

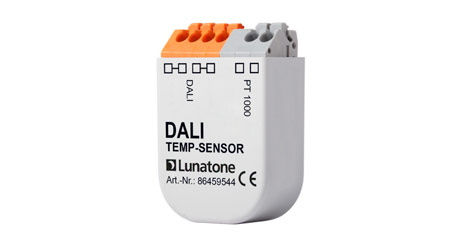

DALI Temp PT1000
Mit dem DALI Temp PT1000 können Temperaturen gemessen und über DALI-Szenenwerte ausgelesen werden. Die Messung erfolgt über einen internen Temperatursensor, zusätzlich kann aber auch ein externer PT1000 angeschlossen werden um die Temperatur einer Leuchte zu überwachen oder Temperaturwerte wie zum Beispiel Umgebungs-, Vorlauf- und Rücklauftemperatur einer Heizungsanlage zu ermitteln.

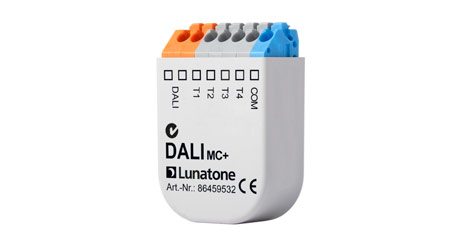

DALI MC+
Das DALI MC+ ist eine Erweiterung des DALI MC. Die Eingänge können entweder Schaltsignale verarbeiten oder Analogsignale von Potentiometern einlesen. Darüber hinaus werden DALI-Befehle zur Steuerung der Farbtemperatur unterstützt.

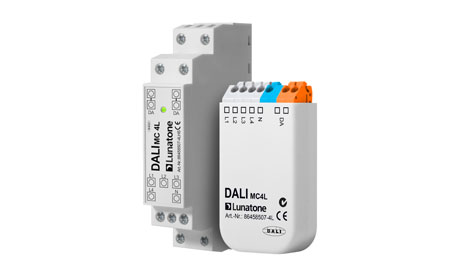

DALI MC4L
Das DALI MC4L ist ein Bediengerät mit 4 vom DALI-Bus galvanisch getrennten Schalteingängen für Netzspannung!
Jedem Eingang können diverse DALI-Befehle zugeordnet werden: dim up, dim down, off, recall min., recall max., go to scene 1-16, direct arcpower ...%, mask usw. aber auch vordefinierte Makros (unter anderem auch zur Steuerung der Farbtemperatur).
Das kompakte DALI MC4L kann in die Unterputzdose hinter dem Schalter eingelegt werden und macht so aus einem handelsüblichen Lichtschalter/Taster ein DALI Bediengerät. Auch als Hutschienenmodul erhältlich!

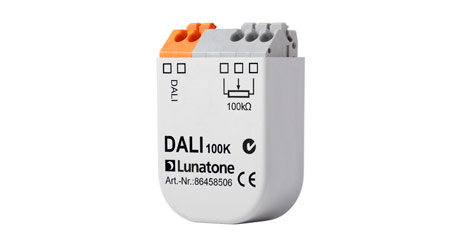

DALI 100k
Mit dem DALI 100k können die Leuchten in einem DALI-Kreis mit einem 100kOhm-Potentiometer in der Helligkeit gesteuert werden.

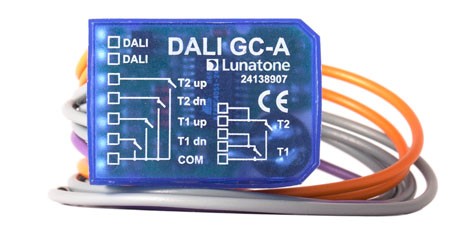

DALI GC / GC-A
DALI GC und GC-A sind Steuergeräte zum Ansteuern von 2 DALI Gruppen. Lichtschalter oder Taster können mit Hilfe dieses kompakten Moduls Dimm- und Schaltbefehle an zwei DALI Gruppen senden. Ein Drehschalter am Gehäuse des DALI GC bietet die Möglichkeit die gewünschte DALI- bzw. Leuchtengruppe vorzuwählen.
Die Module werden in die Unterputzdosen hinter den Lichtschaltern eingelegt und direkt über den DALI-Bus versorgt.

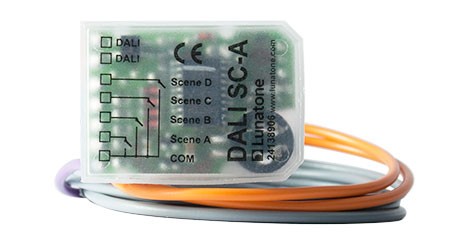

DALI SC / SC-A
Das DALI SC / SC-A ist ein Steuergerät zum Aufruf von DALI Szenen.
Mit Hilfe eines Drehschalters kann definiert werden welche der 16 möglichen Szenen bei Tastenbetätigung aufgerufen werden soll. Den 4 unabhängigen Taster-Eingängen können 4 Lichtszenen zugeordnet werden. Die Module finden in der Unterputzdose hinter dem Lichtschalter Platz. Der handelsübliche Lichtschalter wird so zum DALI Szenenschalter. Die Versorgung des Moduls erfolgt über den DALI Bus.

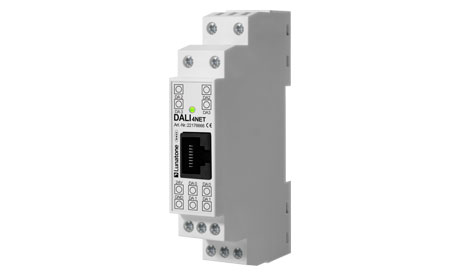

DALI 4Net
Zentrale Steuereinheit für bis zu 4 DALI-Linien
- Unabhängige Steuerung von bis zu 256 DALI EVGs
- Konfiguration über Ethernet und PC-Software DALI-Cockpit
- Modbus to DALI Gateway
- Modbus TCP Zugriff für Steuerung und Visualisierung
- Multimasterfähig: mehrere DALI-Steuergeräte je DALI-Linie möglich
- DALI-Linien übergreifende Steuerung für Taster
- Schaltuhr mit Kalenderfunktion
- Weitere Funktionen (durch zukünftige Firmwareupdates): DALI-Linien übergreifende Steuerung für Sensoren,Sequencer, Emergency ...
- Hutschienenmontage (1TE)
Aktuelle Firmware: V 0.4.0

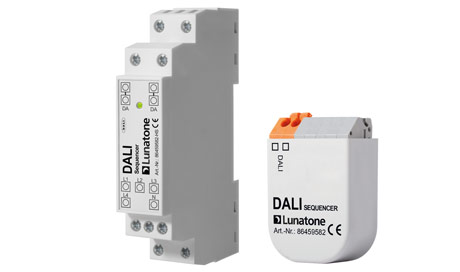

DALI Sequencer
Mit dem DALI Sequencer können DALI-Befehlssequenzen abgespielt werden. Es werden sowohl dynamische Szenenabfolgen als auch benutzerdefinierte Befehlsfolgen unterstützt.

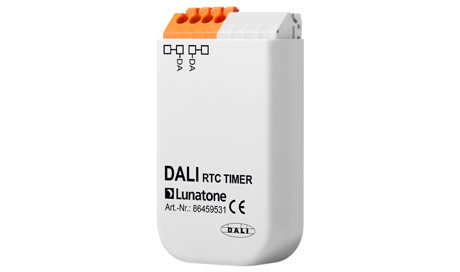

DALI RTC Timer
Dieses Modul bietet eine wochenbasierte Schaltuhrfunktion für DALI Befehle mit quarzgenauer RTC. Das Gerät unterstützt bis zu 14 Schedulereinträge, bestehend aus Uhrzeit, Wochentag und DALI-Befehl

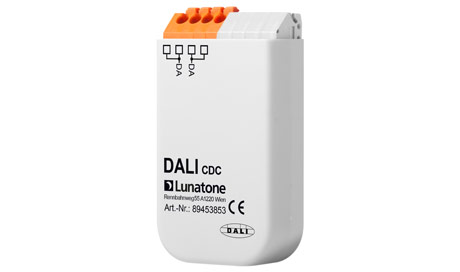

DALI CDC
Das DALI CDC dient zur tageszeitabhängigen Nachführung der Farbtemperatur von tunable white fähigen DALI DT8-Leuchten. Der Verlauf kann an die jeweilige Anwendung angepasst werden.
